對于許多初入嵌入式領域的開發者來說，“ARM主板”是一個既熟悉又陌生的名詞。它無處不在，從智能家居到工業控制，從穿戴設備到自動駕駛，但其核心原理究竟是什么？本文將為您全面解析ARM主板的基礎知識，助您順利開啟嵌入式開發之旅。

一、什么是ARM主板？它與普通電腦主板的區別

簡單來說，ARM主板是一種以ARM架構處理器為核心的計算平臺，專為特定應用而設計，通常嵌入在更大的設備或系統中。

它與我們常見的x86電腦主板（如Intel、AMD）主要有以下核心區別：

1. 架構不同：ARM采用精簡指令集，指令長度固定，執行效率高，功耗極低；而x86采用復雜指令集，功能強大，但功耗和發熱也更高。這正是手機、平板等移動設備普遍采用ARM芯片的原因。

2. 應用目標不同：x86主板追求通用性和高性能，用于PC、服務器；ARM主板則專注于特定任務，追求高集成度、低功耗、高穩定性和低成本。

3. 生態系統：x86由微軟和英特爾主導，軟硬件標準化程度高；ARM則授權給多家芯片廠商（如NXP、TI、ST等），芯片型號和配套系統（如Linux、Android）更為多樣。

二、ARM主板的核心構成

理解一塊ARM主板，就像認識一個人的身體結構，需要了解其核心部件：

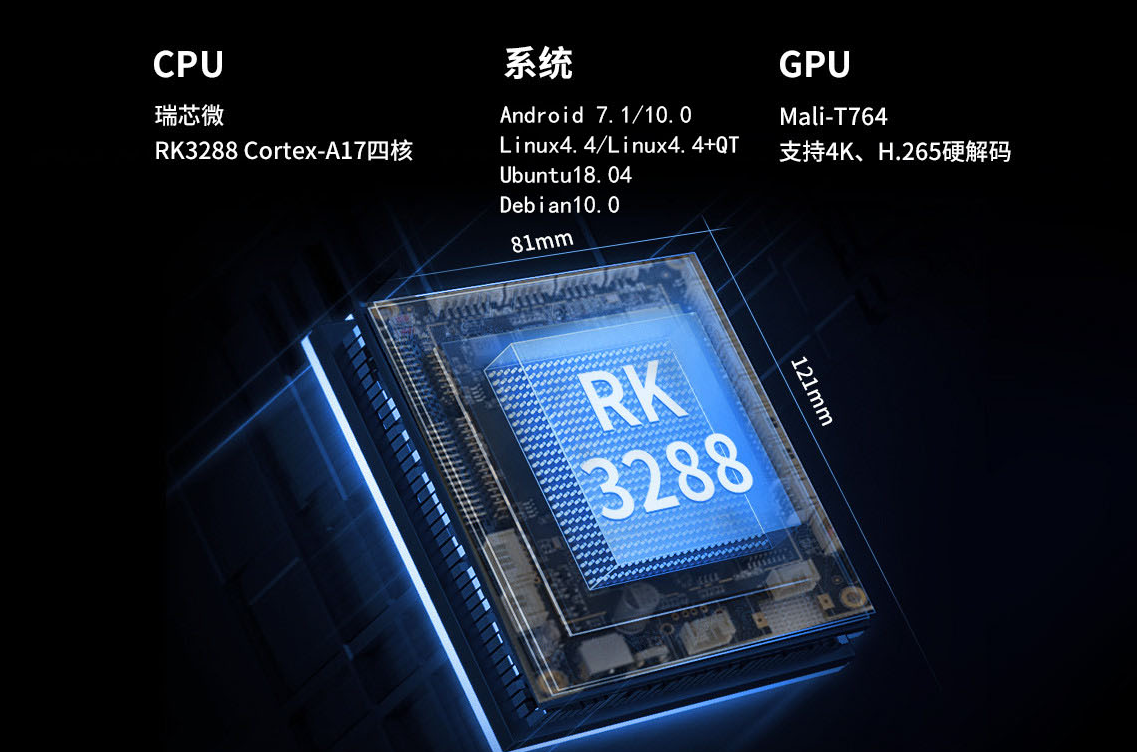

1. 處理器：主板的“大腦”。它不僅是CPU，更是一個SoC。除了計算核心，它還集成了GPU（圖形處理）、內存控制器、各種總線控制器等，實現了高度集成。

2. 內存：分為RAM和ROM/Flash。RAM是運行內存，用于臨時存放運行的程序和數據；Flash（如eMMC、SPI Flash）則用于存儲固件、操作系統和用戶數據，相當于電腦的硬盤。

3. 電源管理芯片：嵌入式設備對功耗極其敏感，PMIC負責管理整個主板的供電、電池充放電、休眠與喚醒，是保障設備續航和穩定性的關鍵。

4. 時鐘與復位電路：為SoC和外圍設備提供精準的時鐘信號，是系統運行的“心跳”；復位電路則在系統異常時將其拉回初始狀態。

5. 外圍接口：這是主板與外界溝通的橋梁，也是開發者最常打交道的部分。

   • GPIO：通用輸入輸出口，可編程控制高低電平，用于控制LED、讀取按鍵等。

   • UART：串口，用于調試信息輸出和與其他設備進行簡單串行通信。

   • I2C/SPI：兩種常用的短距離、低速串行通信總線，用于連接傳感器、EEPROM等外設。

   • USB：連接主機進行調試，或作為主機連接U盤、攝像頭等。

   • Ethernet：有線網絡接口。

   • SD/MMC接口：用于擴展存儲或作為啟動設備。

三、如何開始ARM嵌入式開發？

對于初學者，選擇一款合適的開發板是成功的第一步。

1. 選擇合適的開發板

   • 樹莓派：生態極其豐富，社區活躍，資料多，適合初學者入門Linux應用開發。

   • STM32系列：意法半導體的MCU開發板，適合從單片機入門，學習裸機編程或RTOS，是深入理解ARM架構和底層驅動的好選擇。

2. 搭建開發環境

   • 安裝交叉編譯工具鏈：由于主機（PC）通常是x86架構，而目標板是ARM架構，需要在PC上安裝能生成ARM可執行代碼的編譯器。

   • 準備調試工具：如JTAG/SWD調試器，用于程序下載和單步調試；串口調試工具（如MobaXterm、PuTTY）用于查看系統日志。

3. 學習路徑建議

   • 第一步：點亮LED。從最簡單的GPIO控制開始，熟悉開發流程和工具使用。

   • 第二步：串口通信。學習通過UART打印信息，與主板進行“對話”。

   • 第三步：驅動外設。嘗試操作I2C傳感器（如溫濕度傳感器）、SPI屏幕等。

   • 第四步：深入系統。移植或編譯一個Bootloader（如U-Boot），定制Linux內核，構建自己的根文件系統。這是嵌入式Linux開發的核心技能。

總結

ARM主板是嵌入式世界的核心載體，理解其硬件構成和基本原理是開發者必備的素養。從選擇一塊開發板開始，通過動手實踐，逐步掌握從硬件控制到系統構建的全流程，您將真正踏入嵌入式開發的廣闊天地。記住，嵌入式開發是軟硬結合的藝術，多看數據手冊，多動手調試，是成長最快的方式。祝您學習順利！
