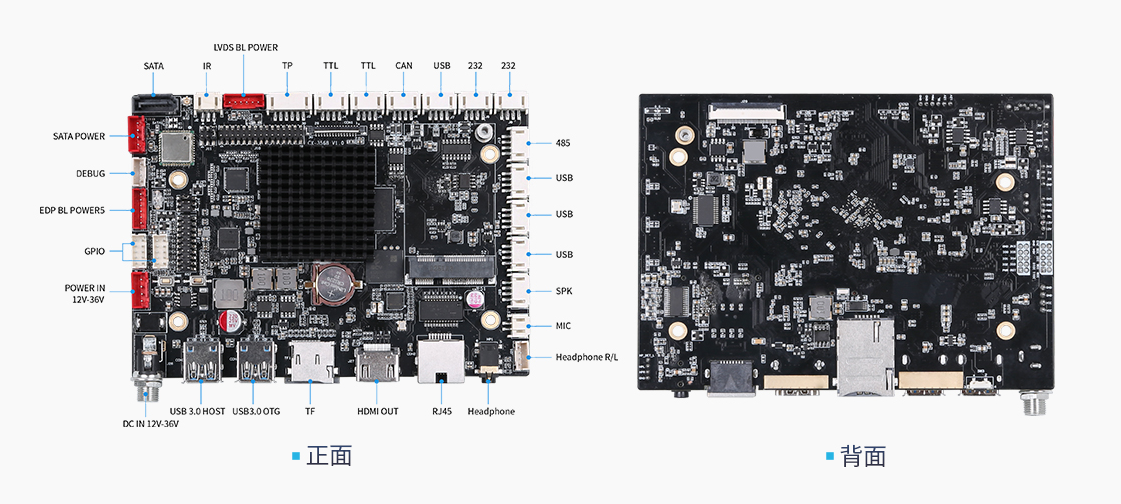

一、工控主板接口概述

工控主板（工業控制計算機主板）作為工業自動化系統的核心組件，其插線接口的設計與普通商用主板有著顯著區別。工控主板通常具備更強的環境適應性、更豐富的I/O接口以及更高的可靠性要求。了解這些接口的功能和連接方法，對于工業自動化系統的搭建、維護和故障排除至關重要。

工控主板的接口按照功能可以分為以下幾大類：電源接口、數據通信接口、擴展接口、存儲接口和專用工業接口。每種接口都有其特定的用途和連接規范，正確識別和使用這些接口是確保工控系統穩定運行的基礎。

二、電源接口詳解

1. 主電源接口（ATX 24Pin）

工控主板通常采用標準的ATX 24Pin主電源接口，這是主板獲取電能的主要通道。與商用主板不同的是，工控主板的電源接口往往采用加固設計，如帶鎖扣的連接器，防止在振動環境中松動。連接時需注意方向，反接可能導致主板損壞。

2. CPU供電接口（4Pin/8Pin）

CPU供電接口為處理器提供專用電源，常見有4Pin和8Pin兩種規格。高功耗工控CPU通常需要8Pin接口以確保穩定供電。部分工控主板可能配備雙8Pin接口，為極端工作環境下的多核處理器提供充足電力。

3. 輔助電源接口

許多工控主板還配備額外的電源接口，如：

• 大4Pin接口：為PCIe擴展槽提供輔助電源

• SATA電源接口：直接為存儲設備供電

• 風扇電源接口：通常為4Pin PWM接口，支持智能調速

三、數據通信接口

1. 串行通信接口（COM/RS232/RS485）

工控主板標配多個串行接口，用于連接工業設備：

• DB9接口：標準的RS232接口，用于連接PLC、HMI等設備

• 接線端子式RS485接口：支持長距離通信和多設備組網

• 部分高端主板提供隔離型串口，增強抗干擾能力

2. 網絡接口（LAN）

工控主板通常配備2-4個千兆以太網接口，部分支持PoE供電。特點包括：

• 采用工業級網絡芯片，支持-40℃~85℃寬溫工作

• 部分型號支持網絡冗余協議（如PRP、HSR）

• 帶指示燈的設計便于網絡狀態診斷

3. USB接口

工控主板的USB接口分為：

• 標準USB Type-A接口（通常為USB3.0/3.1）

• 防水型USB接口（帶橡膠保護蓋）

• 板內插針式USB接口（用于連接前面板或擴展模塊）

四、擴展與存儲接口

1. PCIe擴展接口

工控主板提供多種PCIe擴展槽：

• PCIe x16：用于高性能圖像采集卡或GPU加速卡

• PCIe x4/x1：連接運動控制卡、數據采集卡等

• Mini PCIe/mSATA接口：支持無線模塊或小型SSD

2. 存儲接口

• SATA接口：支持2.5"/3.5"硬盤和SSD，部分支持SATA DOM

• M.2接口：支持NVMe協議的高速存儲

• CFast/CFexpress接口：用于工業級固態存儲

五、專用工業接口

1. GPIO（通用輸入輸出）接口

工控主板通常提供8-32路GPIO，特點包括：

• 支持可編程輸入/輸出模式

• 部分提供光耦隔離，防止電氣干擾

• 用于連接傳感器、繼電器等工業設備

2. 現場總線接口

• CAN總線：用于汽車電子和工業控制網絡

• Profibus接口：常見于自動化生產線

• DeviceNet接口：用于工業設備聯網

3. 顯示接口

• VGA：兼容老式工業顯示器

• DVI/HDMI：高分辨率輸出

• LVDS：用于工業平板電腦的內置顯示屏

• DP接口：支持多屏4K輸出

六、特殊功能接口

1. 看門狗定時器接口

工控主板標配硬件看門狗，通過特定引腳連接，在系統死鎖時自動重啟。

2. TPM安全模塊接口

用于連接可信平臺模塊，增強系統安全性。

3. 蜂鳴器接口

用于系統報警和狀態提示。

七、連接注意事項

1. 防靜電措施：接觸主板前佩戴防靜電手環

2. 接口方向：注意防呆設計，避免強行插入

3. 線纜管理：使用扎帶固定，避免松動

4. 環境防護：在潮濕或多塵環境中使用防護套

5. 接地要求：確保系統良好接地，減少干擾

八、常見問題排查

1. 接口無法識別：檢查連接是否到位，驅動是否安裝

2. 通信不穩定：檢查線纜質量，終端電阻設置

3. 電源問題：測量各電壓是否正常，檢查電容狀態

4. 擴展卡不工作：確認金手指清潔，供電充足

通過全面了解工控主板的各類插線接口，工程師可以更高效地完成系統集成和維護工作。隨著工業4.0的發展，工控主板的接口技術也在不斷演進，建議定期關注最新接口標準和技術動態，以保持專業競爭力。
