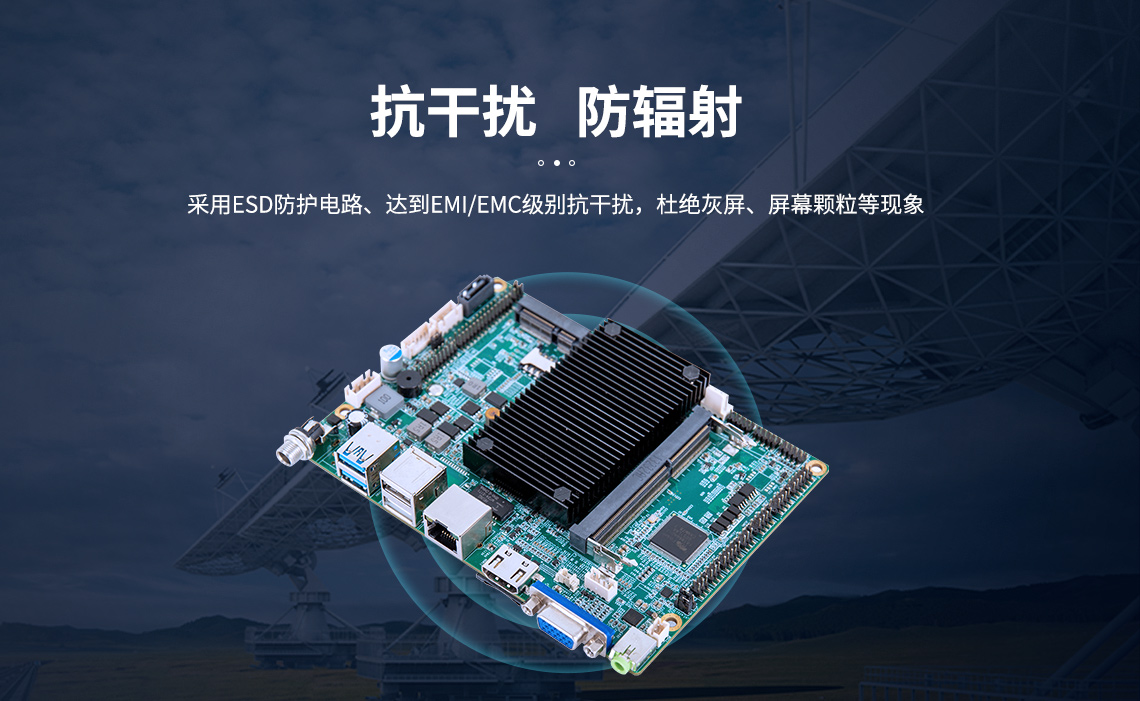

工控主板的特點：將不同電壓的用電器連接在一起，并提供相應的電源;將不同功能的用電器連接在一起，使它們相互傳遞信息;接收外來數據，并給其它設備處理;將內部設備處理的數據集中，并傳遞給外界，平衡電腦中的數據、能源、速度、溫度、電流等。
然而在工控電路板設計過程中，有幾個常見的誤區：
誤區一：這板子的PCB設計要求不高，就用細一點的線，自動布吧
解讀：自動布線必然要占用更大的PCB面積，同時產生比手動布線多好多倍的過孔，在批量很大的產品中，PCB廠家降價所考慮的因素除了商務因素外，就是線寬和過孔數量，它們分別影響到PCB的成品率和鉆頭的消耗數量，節約了供應商的成本，也就給降價找到了理由。
誤區二：這些總線信號都用電阻拉一下，感覺放心些。
電路設計的14個誤區解讀：信號需要上下拉的原因很多，但也不是個個都要拉。上下拉電阻拉一個單純的輸入信號，電流也就幾十微安以下，但拉一個被驅動了的信號，其電流將達毫安級，現在的系統常常是地址數據各32位，可能還有244/245隔離后的總線及其它信號，都上拉的話，幾瓦的功耗就耗在這些電阻上了。
誤區三：CPU和FPGA的這些不用的I/O口怎么處理呢?先讓它空著吧，以后再說。
不用的I/O口如果懸空的話，受外界的一點點干擾就可能成為反復振蕩的輸入信號了，而MOS器件的功耗基本取決于門電路的翻轉次數。如果把它上拉的話，每個引腳也會有微安級的電流，所以最好的辦法是設成輸出(當然外面不能接其它有驅動的信號)
現象四：這款FPGA還剩這么多門用不完，可盡情發揮吧
FGPA的功耗與被使用的觸發器數量及其翻轉次數成正比，所以同一型號的FPGA在不同電路不同時刻的功耗可能相差100倍。盡量減少高速翻轉的觸發器數量是降低FPGA功耗的根本方法。
誤區五：這些小芯片的功耗都很低，不用考慮
對于內部不太復雜的芯片功耗是很難確定的，它主要由引腳上的電流確定，一個ABT16244，沒有負載的話耗電大概不到1毫安，但它的指標是每個腳可驅動60毫安的負載(如匹配幾十歐姆的電阻)，即滿負荷的功耗最大可達60*16=960mA，當然只是電源電流這么大，熱量都落到負載身上了。
誤區六：存儲器有這么多控制信號，我這塊板子只需要用OE和WE信號就可以了，片選就接地吧，這樣讀操作時數據出來得快多了。
大部分存儲器的功耗在片選有效時(不論OE和WE如何)將比片選無效時大100倍以上，所以應盡可能使用CS來控制芯片，并且在滿足其它要求的情況下盡可能縮短片選脈沖的寬度。
避免這些誤區，需要設計師深入理解工控主板的工作環境和要求，綜合考慮性能、成本、可制造性、可維護性等多方面因素，進行合理設計。
